Podczas jednego z audytów usłyszałem od kierownika utrzymania ruchu zdanie, które wraca jak refren: instalacja działa, więc chyba jest dobrze. Po godzinie okazało się, że ta sama instalacja powodowała losowe postoje napędu, przegrzewanie rozdzielnicy i regularne wezwania serwisu. Działała. Tylko trochę jak samochód jadący z zaciągniętym hamulcem ręcznym.
I właśnie tu zaczyna się temat: zła instalacja elektryczna rzadko wygląda jak spektakularna awaria. Częściej jest cichym kosztem ukrytym w przestojach, poprawkach, stratach energii, ryzyku pożaru, problemach z automatyką i braku możliwości rozbudowy linii. Dobrze zaplanowana instalacja nie jest dodatkiem do inwestycji. Jest jej kręgosłupem.
Dlaczego zła instalacja elektryczna kosztuje więcej, niż widać w kosztorysie?
Najtańsza oferta bywa kusząca, szczególnie gdy harmonogram inwestycji już trzeszczy. Ale w praktyce koszt instalacji elektrycznej nie kończy się na kablach, trasach, rozdzielnicach i robociźnie. Prawdziwe pytanie brzmi: ile będzie kosztować zakład, jeśli instalacja nie udźwignie procesu przez kolejne lata?
W audytach najczęściej widzę kilka źródeł ukrytych kosztów: niedoszacowane obciążenia, nieczytelne oznaczenia, brak rezerw w rozdzielnicach, prowadzenie przewodów sygnałowych zbyt blisko zasilających, słabe uziemienie, przypadkową ochronę przeciwprzepięciową oraz dokumentację, która po uruchomieniu żyje własnym życiem. A czasem nie żyje wcale.
Mini-przykład z praktyki: linia pakująca o wartości kilku milionów złotych zatrzymuje się średnio 4 razy w tygodniu na 18 minut przez zakłócenia w torach sygnałowych. Przy koszcie postoju 900 zł za godzinę daje to około 4 320 zł miesięcznie. Rocznie ponad 50 tys. zł. I nie mówimy jeszcze o nerwach operatorów, jakości partii ani telefonach o 2:13 w nocy.
Praktyczna zasada: jeżeli instalacja elektryczna ma obsługiwać automatykę, napędy, pomiary i systemy bezpieczeństwa, projektuj ją jak element procesu technologicznego, a nie jak zwykłe zasilanie budynku.
Jak zaplanować instalację elektryczną, zanim pojawi się ekipa montażowa?
Najwięcej pieniędzy oszczędza się nie na etapie cięcia kabla, tylko na etapie planowania. Brzmi mało widowiskowo, ale dokładnie tak jest. Dobre przygotowanie obejmuje bilans mocy, scenariusze pracy instalacji, analizę odbiorników nieliniowych, rozmieszczenie szaf, trasy kablowe, warunki środowiskowe, wymagania automatyki i wymagania utrzymania ruchu.
Jeżeli inwestycja obejmuje modernizację linii, warto zacząć od rozmowy z ludźmi, którzy obsługują zakład na co dzień. Operator często szybciej wskaże problem niż najbardziej elegancki arkusz kalkulacyjny. Z kolei automatyk powie, gdzie instalacja może zakłócać pracę czujników, falowników, sieci przemysłowej czy układów bezpieczeństwa.
W projektach przemysłowych szczególnie ważna jest spójność branż: elektryki, AKPiA, automatyki, mechaniki, wentylacji i technologii. Przy większych zadaniach warto odnieść się do zasad opisanych w artykule o tym, jak zaplanować projekt systemu automatyki, żeby kontrolować budżet i harmonogram. Instalacja elektryczna jest jednym z tych obszarów, w których brak koordynacji szybko zamienia się w kosztowne przeróbki.
| Obszar planowania | Co sprawdzić przed montażem? | Jaki koszt ukryty ograniczasz? |
|---|---|---|
| Bilans mocy | Obciążenia obecne, rozruchowe i przyszłe rezerwy | Wymiana rozdzielnic, przeciążenia, wyłączenia |
| Trasy kablowe | Separację zasilania, sterowania i komunikacji | Zakłócenia, fałszywe alarmy, postoje |

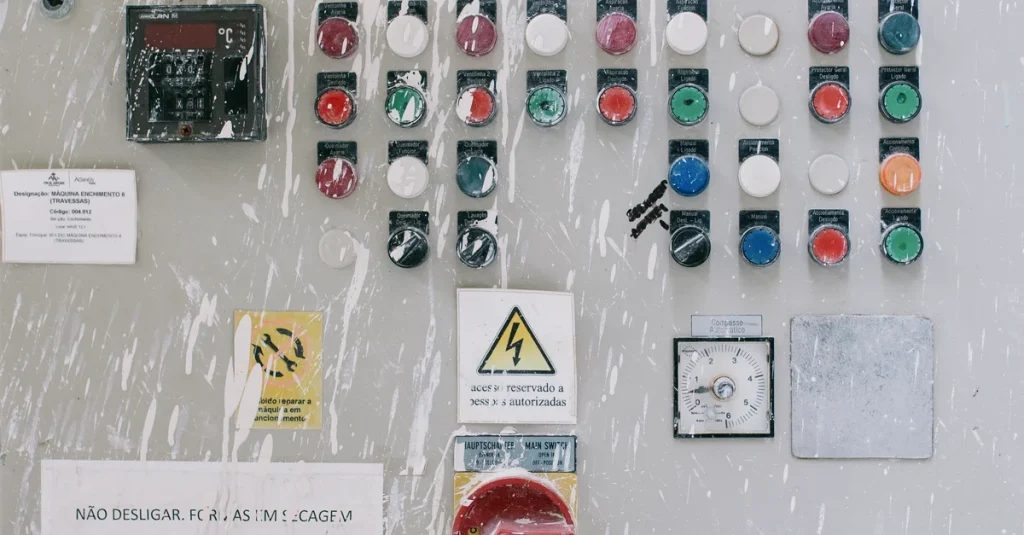

| Rozdzielnice | Chłodzenie, miejsce na rozbudowę, dostęp serwisowy | Drogie modernizacje i długi serwis |
| Dokumentacja | Zgodność projektu z wykonaniem | Błędy diagnostyki, wydłużone przestoje |
Gdzie najczęściej instalacja elektryczna przegrywa z realiami produkcji?
Na szkoleniach powtarzam, że instalacja przemysłowa nie pracuje w katalogu producenta. Pracuje w pyle, wilgoci, drganiach, temperaturze, zakłóceniach elektromagnetycznych i pod presją wyniku produkcyjnego. Dlatego projekt musi uwzględniać środowisko pracy, dostępność serwisową oraz konsekwencje awarii.
Typowe błędy? Pierwszy: za mało miejsca w szafach. Rozdzielnica wygląda pięknie w dniu odbioru, ale po dwóch modernizacjach przypomina walizkę domykaną kolanem. Drugi: brak logicznego podziału obwodów. Gdy awaria jednego urządzenia zatrzymuje pół hali, oszczędność na zabezpieczeniach przestaje śmieszyć. Trzeci: brak myślenia o danych. Dziś nawet klasyczna rozdzielnica może być częścią cyfrowego ekosystemu, o czym więcej pisaliśmy przy temacie zdalnego sterowania i automatyzacji rozdzielnic elektrycznych.
Szczególnej uwagi wymagają także obszary zagrożone wybuchem. W przemyśle chemicznym, energetycznym czy spożywczym temat ATEX nie jest formalnością do odhaczenia. To zestaw wymagań, który chroni ludzi, instalację i ciągłość produkcji. Jeśli zakład pracuje w takich warunkach, warto sprawdzić, jakie ryzyka niesie instalacja elektryczna w strefie ATEX.
Osobny temat to instalacje słaboprądowe: komunikacja, sygnalizacja, systemy bezpieczeństwa, sieci przemysłowe i transmisja danych. Traktowanie ich jako dodatku często kończy się problemami z diagnostyką i integracją. Dlatego przy modernizacjach dobrze uporządkować również instalację słaboprądową, zwłaszcza gdy zakład rozwija systemy SCADA, PLC, DCS lub monitoring energii.
Jak połączyć instalację elektryczną z automatyką, energią i utrzymaniem ruchu?
Dobra instalacja elektryczna nie kończy się na bezpiecznym zasileniu odbiorników. W nowoczesnym zakładzie powinna wspierać automatykę przemysłową, pomiary, predykcję awarii i optymalizację energii. To różnica między instalacją, która tylko dostarcza prąd, a instalacją, która dostarcza informacji.
W praktyce oznacza to m.in. pomiary parametrów sieci, kontrolę jakości energii, kompensację mocy biernej, monitoring obciążeń, integrację z systemami nadrzędnymi i czytelną strukturę danych. Jeżeli firma płaci kary za moc bierną, ma częste zadziałania zabezpieczeń albo nie wie, które odbiorniki zużywają najwięcej energii, instalacja elektryczna staje się punktem wyjścia do realnych oszczędności. Przydatnym kierunkiem jest optymalizacja zużycia energii i mediów, bo tu technika szybko przekłada się na rachunek ekonomiczny.
Ale uwaga: automatyzacja źle przygotowanej infrastruktury bywa jak montaż turbiny w rowerze. Efektownie brzmi, tylko rama może nie wytrzymać. Zanim dołożymy roboty, nowe napędy, system wizualizacji albo zaawansowany monitoring, trzeba ocenić, czy rozdzielnice, trasy kablowe, zabezpieczenia, uziemienie i komunikacja przemysłowa są gotowe na ten krok.
W PiA-ZAP patrzymy na instalację elektryczną szerzej: jako część systemu obejmującego AKPiA, sterowanie PLC/DCS, SCADA, szafy sterownicze, montaż, uruchomienie i późniejszą eksploatację. To podejście wynika z doświadczenia w zakładach chemicznych, energetycznych, spożywczych i maszynowych, gdzie jakość wykonania musi spotkać się z terminowością i bezpieczeństwem. Tu Ludzie tworzą jakość nie jest hasłem do folderu, lecz sposobem prowadzenia projektu od rozpoznania potrzeb po odbiór.
Kiedy warto zrobić audyt instalacji elektrycznej zamiast czekać na awarię?
Najlepszy moment na audyt jest przed modernizacją, rozbudową linii, wdrożeniem robotyzacji, dołożeniem falowników, zmianą technologii albo zakupem nowych maszyn. Drugi najlepszy moment? Wtedy, gdy produkcja zaczyna zgłaszać problemy, których nikt nie potrafi jednoznacznie przypisać do mechaniki, automatyki lub operatora.
Audyt nie musi oznaczać wielotygodniowej operacji. Często wystarczy dobrze przygotowany przegląd: analiza dokumentacji, oględziny rozdzielnic, weryfikacja zabezpieczeń, pomiary, rozmowy z utrzymaniem ruchu i ocena rezerw pod przyszłe inwestycje. W trudniejszych środowiskach dochodzą kwestie ochrony odgromowej, przepięciowej i warunków pracy urządzeń. Przy obiektach narażonych na wyładowania warto pamiętać również o poprawnym zaprojektowaniu i utrzymaniu instalacji odgromowej.
Dobrym sygnałem ostrzegawczym są też częste poprawki po poprzednich wykonawcach. Jeżeli każda rozbudowa wymaga najpierw dochodzenia, co gdzie jest podłączone, to nie jest normalny etap inwestycji. To podatek od braku standardu.
- Masz losowe postoje? Sprawdź jakość zasilania, separację tras i stan połączeń.
- Planujesz nowe maszyny? Zweryfikuj bilans mocy i rezerwy w rozdzielnicach.
- Rozwijasz automatykę? Oceń sieci komunikacyjne, zasilanie układów sterowania i odporność na zakłócenia.
- Masz wysokie rachunki? Zmierz profile obciążenia i przeanalizuj moc bierną.
- Pracujesz w środowisku agresywnym? Dobierz aparaturę, materiały i obudowy do warunków rzeczywistych.
PiA-ZAP realizuje projekty w wymagających instalacjach przemysłowych, w tym tam, gdzie elektryka, automatyka i technologia muszą współpracować bez miejsca na przypadek. Przykładem takiego podejścia są realizacje związane z instalacją osuszania powietrza na Terminalu Kwasu Siarkowego w Szczecinie oraz budową Instalacji Mas Katalitycznych dla Instytutu Nawozów Sztucznych. Takie projekty uczą pokory: przemysł nie wybacza skrótów, a każda śrubka w dokumentacji kiedyś wraca w eksploatacji.
Jak nie zapłacić dwa razy za tę samą instalację?
Najprostsza odpowiedź: zaplanować ją od razu z perspektywą eksploatacji. Nie tylko odbioru technicznego. Dobra instalacja elektryczna powinna być bezpieczna, czytelna, mierzalna, skalowalna i możliwa do serwisowania bez archeologii kablowej.
Warto wymagać od wykonawcy kilku rzeczy: jasnego zakresu, koordynacji z automatyką, aktualnej dokumentacji powykonawczej, standardu oznaczeń, planu testów, protokołów pomiarowych i odpowiedzialności za uruchomienie. Brzmi formalnie? Być może. Ale to właśnie formalności oddzielają zakład, który uruchamia linię zgodnie z planem, od zakładu, który przez kolejne miesiące pyta, dlaczego jeden czujnik widzi duchy.
Na koniec moja obserwacja: w najlepszych projektach inwestor nie pyta tylko, ile kosztuje instalacja. Pyta, ile kosztuje jej brak odporności na przyszłość. To zupełnie inny poziom rozmowy i zwykle dużo lepszy wynik techniczny.
Skontaktuj się z nami w sprawie audytu lub wyceny instalacji elektrycznej
Skontaktuj się z nami — opisz, w jakiej branży działasz i jakiego rodzaju instalację elektryczną masz w zakładzie. Nasz inżynier odpowie w ciągu 24 godzin roboczych i zaproponuje termin audytu, konsultacji technicznej lub wyceny modernizacji.
FAQ – jakie pytania najczęściej pojawiają się przy planowaniu instalacji elektrycznej?
Czym jest zła instalacja elektryczna w zakładzie przemysłowym?
To instalacja, która nie spełnia wymagań bezpieczeństwa, procesu lub przyszłej rozbudowy. Może działać, ale powodować przestoje, zakłócenia, przegrzewanie, wysokie koszty energii albo trudności serwisowe.
Dlaczego najtańsza instalacja elektryczna może być najdroższa?
Niska cena często oznacza ograniczone rezerwy, słabszą dokumentację lub brak koordynacji z automatyką. Koszty pojawiają się później w poprawkach, przestojach i modernizacjach.
Kiedy należy wykonać audyt instalacji elektrycznej?
Audyt warto wykonać przed modernizacją, zakupem nowych maszyn lub rozbudową linii. Jest też wskazany przy losowych awariach, przegrzewaniu rozdzielnic i problemach z jakością zasilania.
Jakie dokumenty są ważne przy odbiorze instalacji?
Kluczowe są schematy, dokumentacja powykonawcza, protokoły pomiarowe, zestawienia zabezpieczeń i oznaczenia obwodów. Dokumentacja powinna odzwierciedlać rzeczywiste wykonanie, nie tylko projekt pierwotny.
Czy instalacja elektryczna wpływa na automatykę przemysłową?
Tak, szczególnie przez jakość zasilania, uziemienie, prowadzenie kabli i separację obwodów. Błędy w tych obszarach mogą powodować zakłócenia czujników, napędów i komunikacji przemysłowej.
Ile rezerwy mocy warto przewidzieć w instalacji?
Nie ma jednej wartości dla każdego zakładu, bo zależy to od procesu i planów rozwoju. Rezerwę należy określić po analizie odbiorników, rozruchów, cykli pracy oraz planowanych inwestycji.
Czy monitoring energii ma sens w średnim zakładzie?
Tak, jeżeli zakład chce kontrolować koszty i szybciej wykrywać nieprawidłowości. Monitoring pomaga wskazać energochłonne odbiorniki, przeciążenia i problemy z mocą bierną.
Co jest najczęstszym błędem przy modernizacji starej instalacji?
Najczęściej modernizuje się fragment bez sprawdzenia całości systemu. To prowadzi do sytuacji, w której nowa maszyna pracuje na infrastrukturze niedostosowanej do jej wymagań.
Czy warto łączyć projekt instalacji elektrycznej z projektem automatyki?
Tak, bo elektryka i automatyka w zakładzie przemysłowym są ze sobą bezpośrednio powiązane. Wspólne projektowanie ogranicza błędy, skraca uruchomienie i zmniejsza ryzyko kosztownych przeróbek.
