Niezgodność instalacji elektrycznej ze strefą ATEX to nie problem formalny — to bezpośrednie ryzyko wybuchu, odpowiedzialności karnej i zamknięcia zakładu. Strefy zagrożone wybuchem obecne są w każdym zakładzie chemicznym, petrochemicznym, spożywczym (np. pyły mąki i cukru) czy wodno-ściekowym. Błędy w doborze urządzeń, montażu lub dokumentacji mogą pozostawać niewidoczne przez lata — aż do chwili, gdy iskra trafi w atmosferę wybuchową.
Co to jest strefa ATEX i kiedy instalacja musi ją spełniać?
Czym są strefy ATEX i jak je klasyfikować?
ATEX (od fr. Atmosphères Explosibles) to zbiór europejskich dyrektyw określających wymagania dla urządzeń i instalacji pracujących w atmosferach potencjalnie wybuchowych. W praktyce dotyczy każdego miejsca, gdzie mogą gromadzić się gazy, pary cieczy palnych lub pyły tworzące z powietrzem mieszaniny wybuchowe. Klasyfikacja stref odbywa się według częstotliwości i czasu trwania atmosfery wybuchowej — strefy 0, 1, 2 dla gazów i par oraz strefy 20, 21, 22 dla pyłów. Każda strefa wymaga urządzeń o odpowiedniej kategorii i grupie wybuchowości.
Obowiązek klasyfikacji stref i dostosowania instalacji wynika z Dyrektywy 2014/34/UE (ATEX 114) oraz Dyrektywy 1999/92/WE (ATEX 137) — wdrożonych do polskiego prawa przez Rozporządzenie Ministra Gospodarki. Więcej o samej klasyfikacji stref opisaliśmy w artykule Strefy ATEX: kiedy ogień i iskry stają się wrogiem.
Jakie ryzyka niesie niezgodna instalacja elektryczna w strefie ATEX?
Czy konsekwencje niezgodności z ATEX są wyłącznie formalne?
Nie — konsekwencje mają trzy wymiary: bezpieczeństwa, prawny i finansowy, i każdy z nich może zniszczyć zakład. Instalacja elektryczna w strefie wybuchowej, która nie spełnia wymagań, może wywołać zapłon atmosfery wybuchowej w każdym momencie — przy rozruchu, przy awarii, przy wyładowaniu elektrostatycznym. Wystarczy jeden iskrzący zacisk w nieodpowiedniej obudowie.
Wymiar bezpieczeństwa:
- Ryzyko wybuchu lub pożaru z bezpośrednim zagrożeniem życia pracowników
- Zniszczenie instalacji produkcyjnej i infrastruktury zakładu
- Wielomiesięczny lub trwały przestój produkcji
Wymiar prawny:
- Odpowiedzialność karna kierownika zakładu i pracodawcy za naruszenie przepisów BHP
- Decyzja PIP lub UDT o wstrzymaniu pracy instalacji
- Cofnięcie decyzji o dopuszczeniu do eksploatacji przez organ nadzoru budowlanego
- W przypadku wypadku — postępowanie prokuratorskie
Wymiar finansowy:
- Odszkodowania dla poszkodowanych pracowników i ich rodzin
- Utrata ochrony ubezpieczeniowej — polisy wyłączają odpowiedzialność przy rażącym zaniedbaniu norm
- Kary administracyjne za naruszenie przepisów przeciwwybuchowych
- Koszty odbudowy instalacji i wdrożenia prawidłowych rozwiązań ATEX
Jakie błędy instalacyjne w strefach ATEX są najczęstsze?
Najgroźniejsze błędy to te, których nie widać przy codziennym przeglądzie — bo zostały popełnione na etapie projektu lub doboru urządzeń. Na podstawie naszej wieloletniej pracy w przemyśle chemicznym i energetycznym identyfikujemy cztery powtarzające się kategorie błędów:
- Niewłaściwa kategoria urządzenia — zastosowanie urządzenia kategorii 3 w strefie 1 lub 21, gdzie wymagana jest kategoria 2
- Brak dokumentacji Ex — urządzenia bez certyfikatu ATEX lub z wygasłym certyfikatem eksploatowane dalej bez weryfikacji

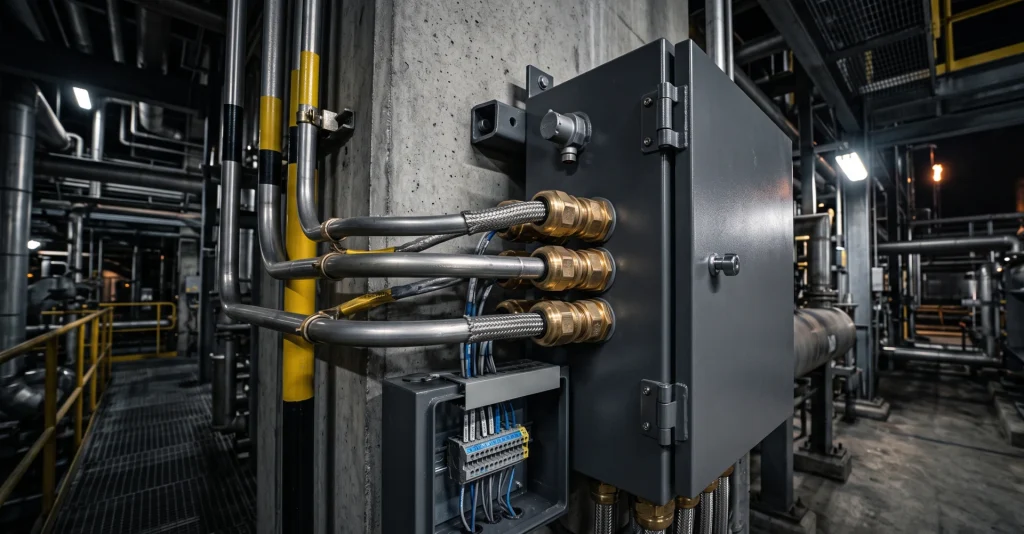

- Nieprawidłowe wprowadzenia kablowe — dławiki kablowe niezgodne ze strefą lub nieuszczelnione po wymianie kabla
- Brak ochrony przed wyładowaniami elektrostatycznymi — uziemienie technologiczne niewykonane lub niepodłączone
- Samowolne modyfikacje — wymiana elementu na nieatestowany „zamiennik” bez aktualizacji dokumentacji Ex
Każdy z tych błędów może być samodzielną przyczyną zapłonu lub może sprawić, że zakład nie przejdzie inspekcji UDT lub PIP. Jak podejść do analizy ryzyk w instalacjach przemysłowych, opisuje artykuł Analiza HAZOP – dobra praktyka czy jakoś to będzie?
Jak prawidłowo projektować i wykonywać instalacje elektryczne w strefach ATEX?
Co musi zawierać prawidłowa dokumentacja instalacji ATEX?
Dokumentacja instalacji elektrycznej w strefie ATEX to nie opcja — to element obowiązkowy wymagany przez prawo i warunek konieczny do przejścia inspekcji. Kompletna dokumentacja Ex obejmuje:
- Dokument klasyfikacji stref — z rysunkami i opisem metodyki klasyfikacji
- Karty doboru urządzeń — potwierdzające, że każde urządzenie ma właściwą kategorię, grupę gazową i klasę temperaturową
- Schematy instalacji elektrycznej — z oznaczeniem stref, tras kablowych i typów dławików
- Protokoły odbioru — sprawdzenie inspekcją wizualną i pomiarową zgodnie z PN-EN 60079-17
- Instrukcja eksploatacji instalacji Ex — obowiązek pracodawcy wynikający z Dyrektywy ATEX 137
Brak któregokolwiek z tych dokumentów jest wystarczającym powodem do wstrzymania eksploatacji instalacji przez organ nadzoru. Pełną dokumentację techniczną dla instalacji przemysłowych omawiamy szerzej w Przewodniku zakupu dokumentacji technicznej w branży automatyki.
Jakie wymagania muszą spełniać urządzenia elektryczne w strefie ATEX?
Każde urządzenie elektryczne pracujące w strefie zagrożonej wybuchem musi posiadać certyfikat ATEX i być dobrane zgodnie z klasyfikacją strefy. To oznacza, że dotyczy to nie tylko silników i lamp, ale też sterowników PLC, przetwornic częstotliwości, czujników, skrzynek zaciskowych, dławików kablowych i każdego elementu instalacji. Nie istnieje coś takiego jak „poza zakresem ATEX” — jeśli urządzenie pracuje w strefie, musi spełniać wymagania.
Kluczowe parametry doboru urządzenia ATEX:
| Parametr | Co oznacza | Przykład |
| Kategoria | Poziom bezpieczeństwa (1, 2, 3) | Strefa 1 → min. kategoria 2G |
| Grupa gazowa | Rodzaj atmosfery wybuchowej | IIC → wodór, acetylen |
| Klasa temperaturowa | Max. temp. powierzchni urządzenia | T3 → max. 200°C |
| Stopień ochrony IP | Szczelność obudowy | Min. IP54 dla większości stref |
| Typ ochrony Ex | Metoda zabezpieczenia (d, e, ia, m…) | Ex d → obudowa ognioszczelna |
Doświadczenie PiA-ZAP w instalacjach ATEX
PiA-ZAP od ponad 30 lat realizuje instalacje elektryczne i AKPiA w strefach ATEX — przede wszystkim w przemyśle chemicznym, gdzie wymagania są najwyższe. Nasze korzenie sięgają Zakładów Azotowych Puławy S.A. — jednego z największych zakładów chemicznych w Polsce, gdzie standardy ATEX obowiązują na zdecydowanej większości instalacji. Posiadamy certyfikat ISO 9001, uprawnienia UDT oraz doświadczenie w kompletnym cyklu projektu Ex: od klasyfikacji stref, przez dobór urządzeń, projekt instalacji, montaż, odbiór i dokumentację powykonawczą. Zrealizowaliśmy m.in. instalacje elektryczne w Zakładach Chemicznych Organika-Sarzyna (Grupa Ciech) oraz szeroki zakres prac AKPiA w strefach Ex w ramach kontraktu w GA ZCH Police S.A.
Masz wątpliwości co do zgodności instalacji w Twoim zakładzie?
Nie czekaj na inspekcję PIP ani UDT — zrób przegląd z wyprzedzeniem. W PiA-ZAP przeprowadzamy audyty instalacji elektrycznych w strefach ATEX: weryfikujemy dokumentację Ex, sprawdzamy dobór urządzeń, oceniamy stan instalacji i wskazujemy niezgodności zanim staną się problemem formalnym lub zagrożeniem.
Skontaktuj się z nami — opisz, w jakiej branży działasz i jakiego rodzaju strefy ATEX masz w zakładzie. Nasz inżynier odpowie w ciągu 24 godzin roboczych i zaproponuje termin audytu.
