Rozruch rzadko wykłada się na automatyce. Wykłada się na rzeczach, które miały być zamknięte wcześniej: liście sygnałów, która nie zgadza się z tym, co faktycznie wisi na obiekcie, nieodebranej rozdzielnicy, braku sprężonego powietrza i dokumentacji, której dostawca maszyny wciąż nie przysłał. Dlatego uruchomienie instalacji przemysłowej planuje się od końca, a nie od dnia, w którym ekipa wjeżdża na halę.
Rozruch jest egzaminem z poprzednich etapów, nie osobnym etapem
Kiedy automatyk wchodzi na obiekt, projekt ma już za sobą koncepcję, dobór urządzeń, prefabrykację i montaż. Każdy błąd z tych etapów czeka właśnie tam, przy pierwszym załączeniu. Różnica polega tylko na cenie: pomyłka w liście I/O wyłapana w biurze kosztuje kilkanaście minut, ta sama pomyłka wyłapana na hali kosztuje dzień, bo trzeba zjechać z obiektu, poprawić, wrócić i jeszcze raz umówić się z ruchem na okno postojowe.
To dlatego harmonogram rozruchu ma sens tylko wtedy, gdy jest liczony wstecz. Nie „uruchomienie od 15 do 19 października”, tylko „żeby uruchomić 15 października, dokumentacja dostawcy musi być u nas do 10 sierpnia”. Więcej o tym, jak poszczególne fazy wpływają na siebie nawzajem, opisaliśmy przy okazji tekstu o tym, jak każdy etap wdrożenia systemu automatyki wpływa na końcowy wynik projektu.
Co najczęściej zatrzymuje uruchomienie instalacji
Objawy na rozruchu bywają widowiskowe, ale przyczyny są powtarzalne i prawie zawsze siedzą kilka tygodni wstecz. Poniżej najczęstsze z nich razem z momentem, w którym dało się je złapać taniej.
| Objaw przy uruchomieniu | Co za tym naprawdę stoi | Kiedy dało się to wyłapać |
|---|---|---|
| Sygnał dochodzi do HMI, ale wartość jest bez sensu | Przetwornik został na nastawach fabrycznych albo ma inny zakres pomiarowy niż w projekcie | Test z symulacją wejść analogowych w warsztacie |
| Część wejść i wyjść w ogóle nie odpowiada | Lista sygnałów nie była aktualizowana po zmianach wprowadzonych na budowie | Aktualizacja listy I/O po każdej zmianie, nie zbiorczo na koniec |
| Napęd nie rusza, zabezpieczenie wybija | Falownik skonfigurowany bez danych z tabliczki znamionowej silnika | Zebranie tabliczek przed wyjazdem na obiekt |
| Ekipa stoi, bo nie ma sprężonego powietrza albo wody | Media procesowe nie znalazły się w zakresie żadnej ze stron | Podział zakresów w umowie i lista mediów z terminami gotowości |
| Nie można załączyć zasilania, bo trwają prace wykończeniowe | Rozruch wpisano w harmonogram równolegle z budowlanką | Protokół gotowości obiektu jako warunek wejścia ekipy |
| Funkcja bezpieczeństwa działa inaczej, niż zakładał projekt | Układ zmieniono na budowie bez aktualizacji oceny ryzyka | Weryfikacja funkcji bezpieczeństwa przed pierwszym uruchomieniem napędów |
| Komunikacja w sieci obiektowej zrywa się losowo | Topologia, długości odcinków albo ekranowanie wykonane inaczej niż w dokumentacji | Pomiar sieci po montażu, jeszcze przed rozruchem |
| Instalacja pracuje, ale nikt nie chce podpisać odbioru | Nie uzgodniono kryteriów odbioru ani sposobu pomiaru wydajności | Ustalenie kryteriów na etapie umowy, nie przy protokole |
Ostatni wiersz jest najbardziej frustrujący, bo technicznie wszystko działa. Spór o to, czy wydajność mierzymy na zmianie, na dobie, czy po odjęciu przezbrojeń, potrafi przeciągnąć odbiór o dwa tygodnie. Kryteria trzeba zapisać wcześniej, razem ze sposobem pomiaru i warunkami, w jakich jest wykonywany.
FAT, FIT, SAT i SIT, czyli co przenieść do warsztatu
Testy odbiorcze systemów automatyki opisuje norma IEC 62381. Jej aktualne wydanie z lipca 2024 roku wprowadziło jedną zmianę, o której w polskich materiałach wciąż pisze się rzadko: obok znanego FAT pojawił się opcjonalny test integracji fabrycznej (FIT). Cztery poziomy wyglądają tak:
- FAT – sprawdzenie systemu u dostawcy, przed wysyłką. Szafa stoi w warsztacie, sygnały są symulowane, program chodzi na docelowym sprzęcie.
- FIT – zestawienie w warsztacie kilku podsystemów, które na obiekcie będą ze sobą rozmawiać. Sterownik, panel operatorski, nadrzędny system i napędy w jednym miejscu, zanim każdy z nich pojedzie w inną część zakładu.
- SAT – odbiór po zamontowaniu na obiekcie, już z rzeczywistą aparaturą obiektową zamiast symulacji.
- SIT – test integracji na obiekcie, kiedy instalacja zaczyna wymieniać dane z resztą zakładu.

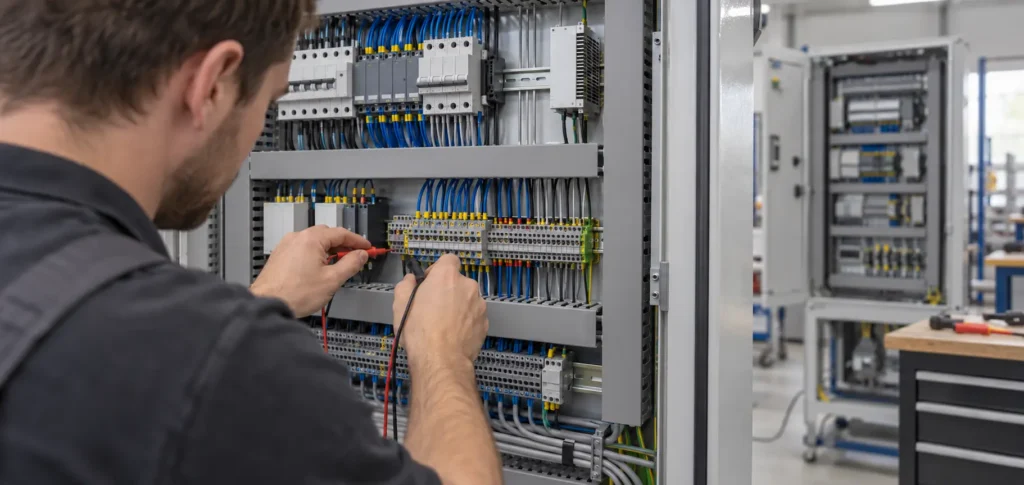

Rachunek jest prosty. Godzina pracy w warsztacie to godzina pracy w warsztacie. Godzina na obiekcie to dojazd, przepustki, szkolenie BHP, uzgodnienie okna i najczęściej czyjaś produkcja, która w tym czasie stoi. Prefabrykacja szafy i sprawdzenie jej u siebie zamiast na hali to nie jest kwestia wygody, tylko przeniesienia ryzyka tam, gdzie jest najtańsze. Tak wygląda prefabrykacja, montaż i uruchomienie w naszym wykonaniu.
Harmonogram liczony wstecz od pierwszego załączenia
Poniższy układ sprawdza się przy średniej wielkości instalacji. Terminy trzeba dopasować do skali, ale kolejność zostaje ta sama.
- 60 dni przed – zamknięta lista sygnałów, komplet DTR i tabliczek znamionowych od dostawców maszyn, potwierdzony na piśmie podział zakresów: kto doprowadza zasilanie, kto media, kto odpowiada za fundamenty i przepusty.
- 30 dni przed – FAT w warsztacie, szafy sprawdzone i zamknięte, program przetestowany na symulacji wejść i wyjść.
- 14 dni przed – pomiary odbiorcze instalacji elektrycznej z protokołami (zakres sprawdzania opisuje PN-HD 60364-6), konfiguracja i pomiar sieci obiektowej.
- 7 dni przed – protokół gotowości obiektu, potwierdzona obecność obsługi ruchowej, wstępne szkolenie operatorów.
- 2 dni przed – próby zimne bez medium, sprawdzenie kierunków obrotów, przejście przez wszystkie funkcje bezpieczeństwa.
- Dzień rozruchu – ruch próbny pod obciążeniem, spisywana na bieżąco lista usterek, kryteria odbioru wydrukowane i leżące na stole.
Jeśli któryś z tych punktów się przesuwa, przesuwa się cała reszta. Udawanie, że nadrobi się to na rozruchu, kończy się dokładnie tak, jak opisaliśmy w tekście o najczęstszych przyczynach opóźnień w projektach automatyki.

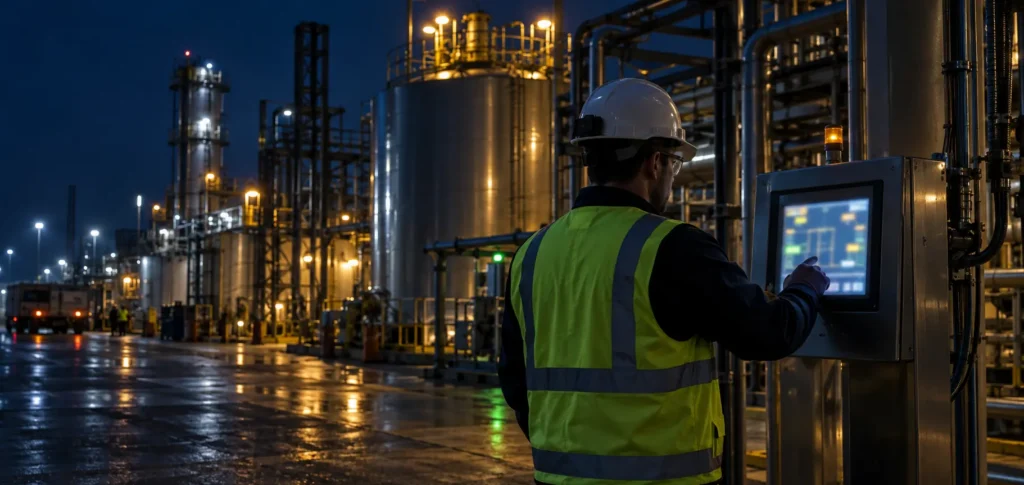

Jak wpiąć nową instalację w pracujący zakład
Uruchomienie na zielonej łące jest komfortowe i zdarza się rzadko. Znacznie częściej nowa instalacja wchodzi tam, gdzie obok pracuje produkcja, a postój kosztuje konkretne pieniądze za każdą godzinę.
Trzy rzeczy robią tu największą różnicę. Pierwsza to realne okno postojowe, uzgodnione z ruchem, a nie założone przez projekt. Druga to możliwość wycofania się: przed przełączeniem musi być gotowy sposób powrotu do starego układu, razem z kopią programu sprzed zmiany i opisem, kto i w jakiej kolejności wykonuje kroki. Trzecia to rozbicie przełączenia na etapy, żeby każdy z nich dało się zamknąć w jednym oknie zamiast prowadzić jedną wielką operację, z której nie ma odwrotu.
Przy wymianie warstwy nadrzędnej pracującego zakładu obowiązują dodatkowe zasady, które zebraliśmy osobno w tekście o tym, jak unowocześniać SCADA i DCS bez przestojów. Z większych wdrożeń tego typu prowadziliśmy między innymi budowę instalacji odsiarczania spalin w Zakładach Azotowych „Puławy”.
Formalności, które potrafią wstrzymać odbiór
Instalacja może pracować bez zarzutu i nadal nie przejść odbioru, bo brakuje papierów. Dokumentacja powykonawcza, protokoły pomiarów, deklaracje zgodności komponentów, instrukcje stanowiskowe i program w wersji, która faktycznie jest wgrana do sterownika. To ostatnie jest zaskakująco częstym problemem: na obiekcie chodzi wersja z poprawkami z rozruchu, a do dokumentacji trafia ta sprzed tygodnia.
Osobna sprawa to ocena zgodności, kiedy instalacja jest zespołem maszyn. Od 20 stycznia 2027 roku dyrektywę maszynową 2006/42/WE zastępuje rozporządzenie (UE) 2023/1230, i tym razem nie ma okresu równoległego: tego dnia jedne przepisy przestają obowiązywać, a drugie zaczynają. Dla projektów, których odbiór planowany jest na 2027 rok, oznacza to jedno pytanie do zadania już teraz, na etapie umowy: według czego robimy ocenę zgodności i kto ją firmuje. Decyduje data wprowadzenia do obrotu, nie data wyprodukowania.
Kiedy przestój i tak się zdarzy
Nie ma rozruchu bez usterek. Jest tylko różnica między usterką, która zajmuje dwie godziny, a taką, która zajmuje trzy dni, bo brakującej karty wejść nie ma w Polsce.
Na to pomagają cztery rzeczy: uzgodniony przed rozruchem zestaw części zapasowych dla elementów o najdłuższym terminie dostawy, przygotowany zdalny dostęp serwisowy, jeden numer telefonu zamiast łańcucha podwykonawców i kopie programów wraz z konfiguracjami przetworników, złożone w miejscu, do którego ma dostęp utrzymanie ruchu, a nie tylko integrator. Osobno warto policzyć, ile kosztuje godzina postoju tej konkretnej linii. Ta liczba zwykle kończy dyskusję o tym, czy zestaw części zapasowych jest potrzebny.
