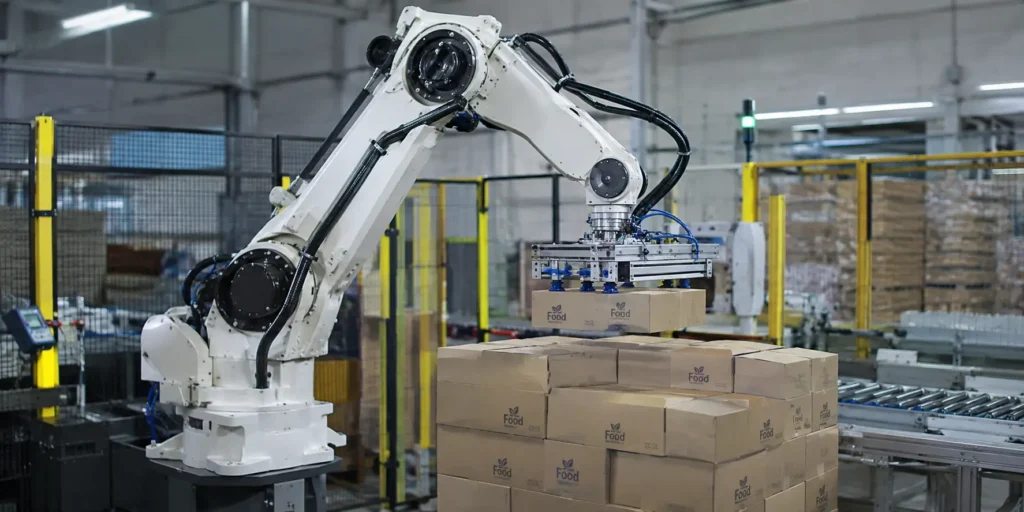

Fabryka opakowań w spożywce rzadko ma z góry ustalone gabarity. Karton z serem żółtym waży inaczej po dwóch tygodniach chłodni niż zaraz po pakowaniu, worek z mąką zmienia kształt pod wpływem wilgoci, a folia termokurczliwa potrafi się przesunąć o kilka centymetrów w zależności od partii. Robot paletyzujący, który liczy na powtarzalną geometrię, na takich odchyłkach się gubi — i to jest główny powód, dla którego automatyzacja w przemyśle spożywczym różni się od wdrożeń w motoryzacji czy budowlance.
Dlaczego opakowania spożywcze są trudniejsze niż wszędzie indziej
W przemyśle spożywczym paletyzator ma do czynienia z trzema źródłami niestabilności naraz: samym produktem, opakowaniem i warunkami otoczenia.
Produkt zmienia masę i objętość — ser dojrzewa, mrożonka szroni się na powierzchni, a napoje w butelkach PET reagują na temperaturę zmianą ciśnienia wewnętrznego. Opakowanie rzadko jest sztywne: kartony zbiorcze z niskiej gramatury tektury uginają się pod ciężarem górnych warstw, worki foliowe się przesuwają, a owijana folia stretch nie zawsze trzyma jednakowe naprężenie na całej palecie. Do tego dochodzi otoczenie — hale chłodnicze i mroźnie (poniżej -18°C) zmieniają parametry pracy chwytaków próżniowych, bo uszczelki gumowe tężeją i tracą przyczepność.
Efekt w praktyce: paleta, która na etapie projektu wyglądała na stabilną kostkę, po dwóch godzinach transportu wewnętrznego jest przechylona, a skrajne warstwy się rozjeżdżają.
Chwytak, który dopasowuje się do partii, nie do rysunku technicznego

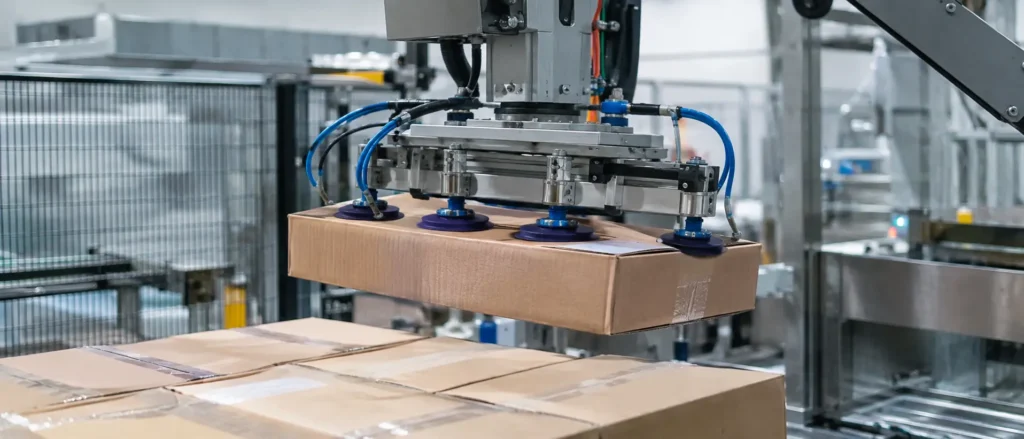

Pierwsza decyzja projektowa to dobór chwytaka pod realny zakres odchyłek, a nie pod jeden idealny karton z próbki dostarczonej przez klienta. W praktyce sprawdzają się rozwiązania hybrydowe: głowica próżniowa z niezależnie sterowanymi sekcjami przyssawek, która dociska się do opakowania nierównomiernie i kompensuje różnice wysokości między sąsiednimi kartonami w tej samej warstwie.
Przy workach i produktach miękkich (mąka, cukier, karma dla zwierząt w workach do 25 kg) częściej wygrywa chwytak kombinowany — próżnia plus mechaniczne boczne dociski, które fizycznie prostują worek przed odłożeniem na paletę. Sam wybór typu chwytaka to zwykle 60–70% sukcesu we wdrożeniu; reszta to strategia układania — więcej o tym, jak dobór wpływa na wydajność, w tekście o automatycznej paletyzacji na tle tradycyjnych rozwiązań.
Wzorzec układania jako zabezpieczenie, nie tylko geometria
Przy niestabilnych opakowaniach wzorzec (pattern) układania przestaje być czystą optymalizacją miejsca na palecie i staje się elementem zabezpieczenia ładunku. Sprawdzone podejścia:
- Przewiązanie warstw (interlocking) — kolejne warstwy kartonów układane naprzemiennie o 90°, tak żeby krawędzie się zazębiały. Ogranicza to przesuwanie się całych warstw względem siebie nawet przy nierównej wysokości opakowań.
- Wkładki międzywarstwowe — przekładki z tektury falistej lub tworzywa między warstwami rozkładają nacisk równomiernie i chronią dolne kartony przed zgnieceniem, gdy górne są cięższe niż w specyfikacji.
- Redukcja wysokości warstwy krytycznej — przy produktach o dużej rozpiętości wagowej (np. sery w różnych rozmiarach) warto zaplanować niższą, gęstszą warstwę na samej górze zamiast maksymalizować wysokość palety.
System wizyjny 2D lub 3D nad stanowiskiem paletyzacji weryfikuje pozycję każdego opakowania przed chwytem — przy odchyłce powyżej ustalonego progu robot koryguje trajektorię zamiast układać krzywo. To rozwiązuje problem u źródła, zamiast liczyć na to, że niestabilne opakowanie samo się ułoży poprawnie.
Rygory sanitarne: co realnie zmienia się w konstrukcji
Linia paletyzacji w spożywce podlega HACCP i najczęściej normie ISO 22000 lub standardom BRCGS/IFS narzuconym przez odbiorców sieciowych. Przekłada się to na konkretne wymagania konstrukcyjne, a nie tylko na dokumentację:
- Klasa szczelności obudów — w strefach mycia wysokociśnieniowego minimum IP65, w strefach z bezpośrednim kontaktem z wodą i środkami myjącymi IP69K. Skrzynki sterownicze i silniki muszą być dobrane pod tę klasę od początku, bo domontowanie osłon później zwykle koliduje z serwisowaniem.
- Materiały dopuszczone do stref higienicznych — stal nierdzewna kwasoodporna (najczęściej 1.4301/1.4404) w miejscach kontaktu z produktem lub jego bezpośrednim otoczeniem, bez zagłębień i szczelin, w których osiada zabrudzenie.
- Smary spożywcze klasy NSF H1 we wszystkich punktach smarowania, które teoretycznie mogłyby mieć kontakt z produktem — łącznie z prowadnicami i przekładniami w bezpośrednim sąsiedztwie strefy pakowania.
- Strefy mycia CIP/WIP uwzględnione już na etapie layoutu — jeśli linia ma być myta wodą pod ciśnieniem, okablowanie i podzespoły elektroniczne muszą być fizycznie oddzielone od trajektorii strumienia, a nie tylko „odporne na wilgoć” na papierze.
Audytorzy sieci handlowych sprawdzają to praktycznie, nie tylko dokumentacyjnie — potrafią poprosić o rozkręcenie osłony i obejrzenie punktu smarowania. Zakład, który przeszedł audyt bez uwag na etapie projektu koncepcyjnego linii, rzadko ma problem później.
Mroźnie i chłodnie: osobna kategoria wyzwań
Praca w temperaturze poniżej zera to nie tylko kwestia doboru komponentów odpornych na niskie temperatury. Kondensacja przy przejściu z hali produkcyjnej do mroźni osadza się na czujnikach i konektorach, a cykliczne zamarzanie-odmarzanie niszczy uszczelki szybciej niż w warunkach stałej temperatury. W praktyce sprawdza się rozdzielenie funkcjonalne: sterowanie i najbardziej wrażliwa elektronika umieszczone poza strefą mrożenia, z ramieniem robota i chwytakiem pracującymi w niskiej temperaturze, ale zaprojektowanymi pod ten konkretny zakres pracy od początku, a nie jako standardowy model z dodatkową grzałką. Więcej o specyfice pracy w ujemnych temperaturach piszemy przy okazji zrobotyzowanej paletyzacji mrożonek.
Co sprawdzić przed podpisaniem specyfikacji
Z doświadczeń wdrożeniowych w zakładach spożywczych wynika kilka pytań, które warto zadać dostawcy zanim powstanie projekt koncepcyjny:
- Jaki jest realny zakres odchyłek wagowych i wymiarowych opakowania — nie ze specyfikacji produktu, tylko z pomiaru na linii produkcyjnej w ciągu tygodnia?
- Czy chwytak był testowany na próbkach z najgorszej, a nie średniej partii?
- Jaka klasa szczelności obudów jest faktycznie potrzebna w danej strefie — mycie ręczne i mycie wysokociśnieniowe to inne wymagania?
- Czy layout uwzględnia trasę mycia CIP/WIP, czy jest dodawany po fakcie?
- Jak wygląda serwisowanie w strefie chłodniczej — czy wymaga wyłączenia całej linii, czy tylko lokalnego odcięcia?
Zakład, który zada te pytania na etapie ofertowania, unika sytuacji, w której paletyzator działa poprawnie w warunkach testowych u dostawcy, a na hali produkcyjnej klienta zaczyna się gubić przy pierwszej partii poza normą. Konkretne przykłady takich wdrożeń — między innymi przy pakowaniu sera — opisaliśmy w artykule o paletyzacji w przemyśle spożywczym.
